一、概述
FMD-02峰值斷電裝置是根據GB4706.1-2005的第22.5條、GB8898-2011的第9.1.6條、GB9706.1-2007的第15章、GB7000.1的第8.2.7條、GB4943.1的第2.1.1.7條等國家標準要求而研制，各標準要求可參見本說明書的第六章附錄。
FMD-02峰值斷電裝置可使被測設備與電網電壓在峰值時斷開，且其斷開電路后的絕緣電阻足夠大（DC500V條件下≥100MΩ），以此來模擬拔斷插頭的方法?？捎糜诩矣秒娖鳌⒁粢曨l設備、醫療器械、燈具、信息技術設備等電氣設備插頭放電和剩余電壓測試。由于該裝置可以精確的保證在“峰值”斷電，因此通過與示波器配合使用，可以精確地測得放電電壓的最大值。
FMD-02峰值斷電裝置既可以作為質檢部門檢測用，也可用于生產企業的產品出廠檢驗用。FMD-02峰值斷電裝置除了可用于放電電壓測試，還可用于任何需要“峰值”斷電的場合，是實驗室開展相關試驗的必要工具。
二、主要技術指標
1、輸入/輸出電壓：220V～（1±10%）50Hz/60Hz
2、最大電流：16A
3、斷電精度：≤±1ms
4、絕緣內阻：≥100MΩ（DC500V）
5、寄生電容：≤25pF（50Hz/60Hz）
6、斷開形式：L、N、E同時切斷
7、工作條件：環境溫度：5～35℃，相對濕度：≤85%
FMD-02峰值斷電裝置說明書V1.0

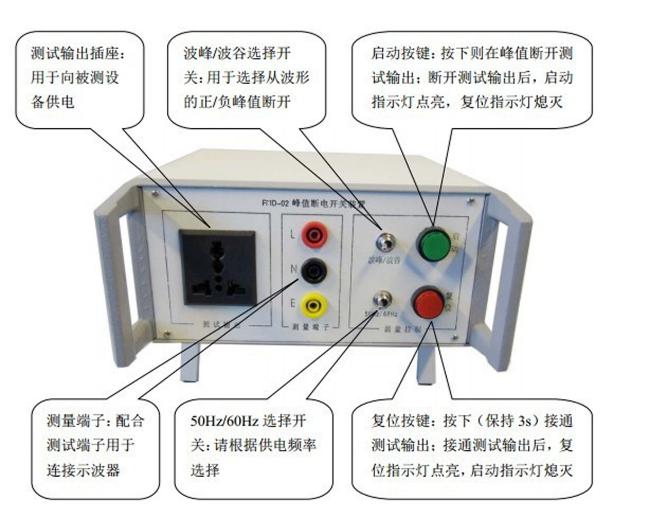

三、控制部件及功能
四、使用方法
1、使用前的準備
（1）檢查設備外觀是否完好，電源線連接是否牢固，各按鍵、選擇開關操作正常；
（2）示波器及測試探頭連接是否正確，建議示波器配置1000:1高壓探頭（阻抗≥100MΩ，容抗≤25pF）。
2、測試操作步驟
（1）接入被測設備：將被測設備的插頭插入FMD-02的測試輸出插座。
（2）接入示波器：將示波器探頭接入FMD-02的測量端子（借助測量引線）。
3）頻率選擇：根據被測設備的供電頻率50Hz或60Hz，通過撥動開關選擇FMD-02的斷電頻率為50Hz或60Hz。
（4）接通電源；將FMD-02的插頭接入供電電源，此時被測設備電源接通，按照
被測設備標準要求設置工作狀態，可通過示波器監測被測設備的供電情況。
（5）斷電時刻選擇：分別撥動選擇開關到“波峰”或“波谷”位置來選擇峰值斷
電時刻是“正峰值”或“負峰值”。
（6）斷電操作：當被測設備處于正常供電狀態下時，通過按動“啟動”按鍵來觸
發峰值時刻斷電，同時通過示波器來捕捉斷電后的放電電壓。
波峰斷電測量波谷斷電測量
（7）復位操作：進行第6步操作后，在進行下一次測試前，通過按動“復位”按
鍵來復位本裝置（注意：請按住復位鍵3s以上再釋放），此時被測設備又處于
接通電源狀態，可通過示波器監測被測設備的供電情況，如果未復位，請重復
按復位鍵并保持3s以上；復位后可重復上述第5、6步的操作。
（8）測試結束：將FMD-02的插頭從供電電源拔出，測試輸出端子斷電，然后將
被測設備插頭從FMD-02的測試輸出插座中拔出，將示波器測試探頭取下。
3、測試整體連接圖（舉例）
五、注意事項
1、本裝置的測試輸出插座、測量端子及其引線在測試過程中可能帶電，請勿觸碰其
金屬部分，應在測試連接完成后再接通FMD-02電源；
2、應嚴格按照本裝置的標稱值使用，以免造成裝置損壞或誤動作；
3、不要在高溫、潮濕、多塵的環境中使用和存放，運輸時避免劇烈震動或磕碰；
